Transmisijas ass vārpsta

Modulārā struktūra​

Vārpstas sekcijām ir pakāpju konstrukcija, kas nodrošina ātru demontāžu un montāžu, kā arī moduļu kombināciju;

Rezervējiet atslēgas rievu spraugas vidējās optiskās ass daļā.

Augstas - precizitātes apstrāde​

CNC virpošanas + slīpēšanas process, lai nodrošinātu diametra pielaidi ±0,005 mm;

Vītnes precizitātes klase 6g, atbilst ISO standartiem.

Izturības optimizācija​

Rūdīšanas slāņa dziļums ir lielāks vai vienāds ar 0,8 mm, palielinot noguruma izturību par 30%;

Vārpstas gals ir noslīpēts ar R0,5 mm, lai novērstu stresa koncentrāciju.

• Automatizēto iekārtu transmisijas sistēmas (piemēram, robotu savienojumi, CNC darbgaldi);
• Rūpniecisko robotu gala efektoru savienojošās vārpstas;
• Augstas - precizitātes transmisijas komponenti precīzijas instrumentos;
• Alternatīvi risinājumi lielas noslodzes - mašīnu galvenajām vārpstām/piedziņas vārpstām.

Materiāla pielāgošana: Var izvēlēties īpašus materiālus, piemēram, nerūsējošo tēraudu un titāna sakausējumu;

Izmēru pielāgošana: atbalsta tādu parametru pielāgošanu kā vārpstas garums, diametrs un vītnes specifikācijas;

Virsmas apstrādes jauninājums: nodilumizturīgi - risinājumi, piemēram, apstrāde ar nitridēšanu un keramiskais pārklājums;

Marķējuma apstrāde: izvēles funkcijas, piemēram, lāzergravēšana - koda izsekojamība.

• Sniegt pilnīgus apstrādes rasējumus (ieskaitot ISO standarta anotācijas) un materiālu atskaites;
• Atbalstīt trešās puses - pārbaudes (UT/MT/PT nesagraujošās - pārbaudes);
• Partijas ražošanas cikls: 2 - 4 nedēļas (ieskaitot parauga pārbaudi).

Skats no priekšpuses: parāda vārpstas korpusa kopējo struktūru un atslēgas izmērus;

Sekciju skats (SADAĻA A - A): atklāj iekšējo caurumu diametru sadalījumu un savienojošo virsmu dizainu;

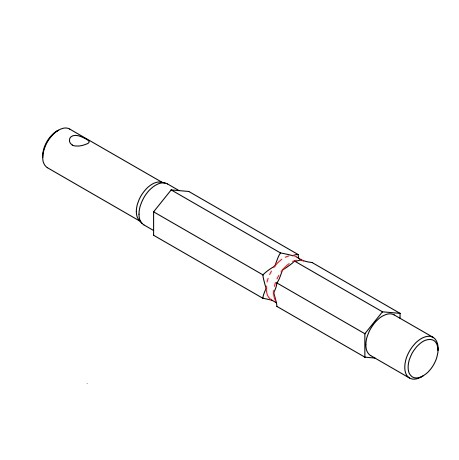

Trīs - dimensiju izometriskais skats: intuitīvi parāda vārpstas kontūru un uzstādīšanas un pozicionēšanas atsauces.
